Jak przetestować funkcjonalność złączy śrubowych PCB?
Nov 05, 2025
Jako zaufany dostawca złączy śrubowych do PCB, zapewnienie funkcjonalności tych elementów jest kluczowe zarówno dla naszej firmy, jak i naszych klientów. Na tym blogu podzielę się kompleksowymi spostrzeżeniami na temat testowania funkcjonalności złączy śrubowych do płytek drukowanych, obejmującymi różne aspekty, od podstawowych zasad po szczegółowe procedury testowania.
Zrozumienie podstaw złączy śrubowych PCB

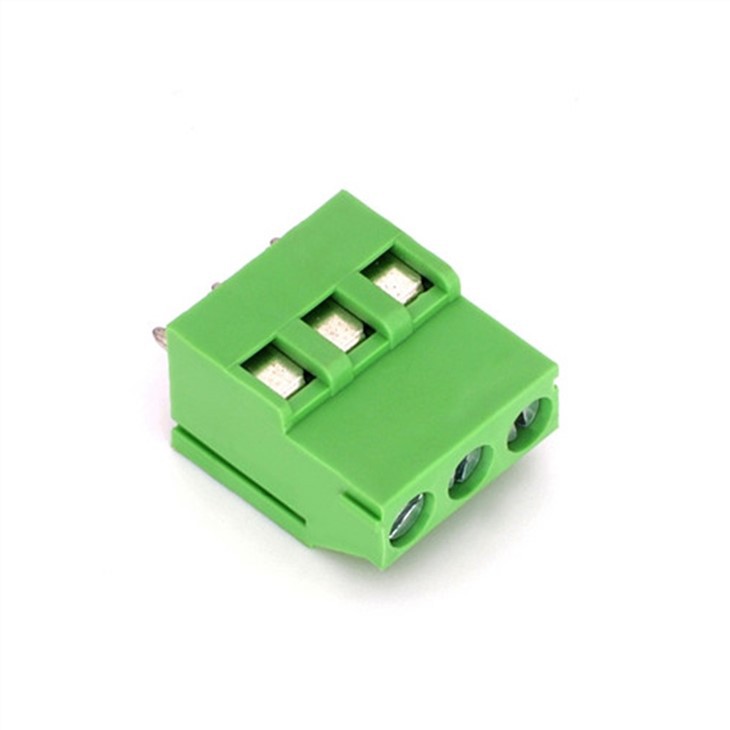

Złącza śrubowe PCB, znane również jakolistwa zaciskowa śrubowa do PCB, są szeroko stosowane w obwodach elektronicznych w celu zapewnienia bezpiecznego i niezawodnego połączenia. Działają na zasadzie śrub do zaciskania przewodów, zapewniając stabilne połączenie elektryczne. Złącza te są preferowane ze względu na prostotę, łatwość użycia i możliwość obsługi szerokiego zakresu rozmiarów przewodów.
Dlaczego testowanie jest konieczne
Testowanie funkcjonalności złączy śrubowych do PCB jest istotne z kilku powodów. Po pierwsze, zapewnia bezpieczeństwo instalacji elektrycznej. Wadliwe złącze może prowadzić do zwarć, przegrzania, a nawet pożaru. Po drugie, gwarantuje niezawodność sprzętu. W zastosowaniach, w których ciągła praca ma kluczowe znaczenie, takich jak automatyka przemysłowa lub urządzenia medyczne, nieprawidłowo działające złącze może spowodować awarię systemu. Wreszcie pomaga w kontroli jakości. Dokładnie testując złącza, jesteśmy w stanie zidentyfikować i wyeliminować wadliwe produkty, zanim trafią one na rynek.
Przygotowania do testów wstępnych
Przed rozpoczęciem testów ważne jest dokonanie pewnych przygotowań. Najpierw zbierz wszystkie niezbędne narzędzia i sprzęt. Zwykle obejmuje to multimetr, zasilacz, narzędzia do ściągania izolacji i klucz dynamometryczny. Multimetr służy do pomiaru parametrów elektrycznych, takich jak rezystancja, napięcie i prąd. Zasilacz zapewnia niezbędną energię elektryczną do badań. Do przygotowania przewodów do podłączenia służą ściągacze izolacji, a klucz dynamometryczny zapewnia dokręcenie śrub właściwym momentem.
Po drugie, wybierz odpowiednie próbki testowe. Próbki powinny być reprezentatywne dla partii produkcyjnej. Wybierz losowo wystarczającą liczbę złączy z różnych części partii, aby mieć pewność, że wyniki testu są dokładne i wiarygodne.
Kontrola wizualna
Pierwszym krokiem w testowaniu złączy śrubowych PCB jest kontrola wizualna. Sprawdź złącza pod kątem widocznych defektów, takich jak pęknięcia, zadrapania lub źle wyrównane części. Sprawdź śruby pod kątem prawidłowego gwintu i płynnego działania. Uszkodzona śruba może nie zapewnić bezpiecznego połączenia, co prowadzi do słabej wydajności elektrycznej. Sprawdź także zaciski pod kątem oznak korozji lub utlenienia. Skorodowane zaciski mogą zwiększyć rezystancję styków, co może spowodować przegrzanie i utratę mocy.
Test ciągłości elektrycznej
Test ciągłości elektrycznej jest jednym z najbardziej podstawowych i najważniejszych testów złączy śrubowych PCB. Podłącz multimetr do dwóch końców przewodu podłączonego do złącza. Ustaw multimetr w tryb ciągłości. Jeśli złącze działa prawidłowo, multimetr powinien wskazywać niską rezystancję (najlepiej bliską zeru). Wysoka rezystancja lub przerwa w obwodzie wskazuje na problem z połączeniem, taki jak poluzowana śruba lub uszkodzony zacisk.
Pomiar rezystancji styków
Rezystancja styku jest krytycznym parametrem wpływającym na wydajność złączy śrubowych PCB. Wysoka rezystancja styków może prowadzić do utraty mocy, przegrzania i degradacji sygnału. Aby zmierzyć rezystancję styku, należy zastosować czteroprzewodową metodę pomiaru. Podłącz zasilacz do złącza i znany prąd przez złącze. Następnie za pomocą woltomierza zmierz spadek napięcia na połączeniu. Zgodnie z prawem Ohma (R = V/I) rezystancję styku można obliczyć, dzieląc spadek napięcia przez prąd.
Dopuszczalna wartość rezystancji zestyku zależy od zastosowania. Ogólnie rzecz biorąc, w zastosowaniach małej mocy akceptowalna jest rezystancja styku wynosząca kilka miliomów. W przypadku zastosowań o dużej mocy rezystancja styku powinna być jeszcze niższa.
Test rezystancji izolacji
Test rezystancji izolacji służy do sprawdzania wydajności izolacji złącza. Jest to ważne, aby zapobiec upływom prądu i zwarciom. Za pomocą megaomomierza zmierz rezystancję izolacji pomiędzy częściami przewodzącymi złącza a otaczającą izolacją. Wysoka rezystancja izolacji (zwykle rzędu megaomów) wskazuje na dobrą wydajność izolacji. Niska rezystancja izolacji może wskazywać na problem z materiałem izolacyjnym, taki jak wnikanie wilgoci lub uszkodzenie.
Testowanie momentu obrotowego
Prawidłowe dokręcenie śrub ma kluczowe znaczenie dla wydajności złączy śrubowych PCB. Jeśli śruby są zbyt luźne, połączenie może być niestabilne, co prowadzi do dużej rezystancji styków. Jeśli śruby zostaną dokręcone zbyt mocno, mogą uszkodzić zaciski lub płytkę PCB. Za pomocą klucza dynamometrycznego zmierzyć moment dokręcania śrub. Zalecana wartość momentu obrotowego jest zwykle określana przez producenta.
Test wzrostu temperatury
Kiedy prąd przepływa przez złącze śrubowe PCB, generuje ciepło w wyniku rezystancji styku. Test wzrostu temperatury ma na celu sprawdzenie, czy złącze może działać w bezpiecznym zakresie temperatur. Podłącz złącze do źródła zasilania i zastosuj prąd znamionowy. Do pomiaru temperatury złącza należy użyć termopary lub termometru na podczerwień. Monitoruj temperaturę przez pewien czas, aż osiągnie stan ustalony.
Maksymalny dopuszczalny wzrost temperatury zależy od materiału i konstrukcji złącza. Ogólnie rzecz biorąc, za akceptowalny uważa się wzrost temperatury o mniej niż 40°C powyżej temperatury otoczenia.
Testowanie wibracji i wstrząsów
W rzeczywistych zastosowaniach złącza śrubowe PCB mogą być narażone na wibracje i wstrząsy. Te naprężenia mechaniczne mogą spowodować poluzowanie śrub lub uszkodzenie zacisków. Aby zasymulować te warunki, należy użyć maszyny do testów wibracyjnych i maszyny do testów udarowych.
W celu przeprowadzenia badania wibracyjnego należy umieścić złącze na maszynie wibracyjnej i poddać je działaniu wibracji o określonej częstotliwości i amplitudzie przez określony czas. Po teście należy sprawdzić połączenie pod kątem oznak poluzowania lub uszkodzenia.
Aby przetestować wstrząsy, wykonaj nagły wstrząs na złączu za pomocą maszyny do testowania wstrząsów. Wstrząs powinien mieścić się w określonym zakresie przyspieszenia i czasu trwania. Następnie wykonaj test ciągłości elektrycznej, aby sprawdzić, czy połączenie jest nadal nienaruszone.
Testy środowiskowe
Złącza śrubowe PCB mogą być narażone na różne warunki środowiskowe, takie jak wilgotność, temperatura i kurz. Testy środowiskowe służą do oceny wydajności złączy w tych warunkach.
Aby przetestować wilgotność, umieść złącza w komorze wilgotnościowej i utrzymuj środowisko o wysokiej wilgotności (np. wilgotność względna 90%) przez określony czas. Następnie wykonaj test ciągłości elektrycznej i test rezystancji izolacji. Wysoka wilgotność może powodować korozję i upływ prądu, dlatego ważne jest, aby złącza były odporne na te warunki.
W przypadku testów cyklicznych temperatur poddawaj złącza serii zmian temperatury od niskiej (np. - 40°C) do wysokiej (np. 85°C). Symuluje to zmiany temperatury, jakie mogą napotkać złącza w rzeczywistych zastosowaniach. Po teście cyklicznych temperatur sprawdź złącza pod kątem oznak uszkodzenia lub pogorszenia wydajności.
Wniosek
Testowanie funkcjonalności złączy śrubowych do PCB to kompleksowy proces obejmujący wiele testów. Przeprowadzając te testy, możemy zapewnić bezpieczeństwo, niezawodność i jakość naszych produktówBLOK ŚRUBOWY DO PCB. Jeśli potrzebujesz wysokiej jakości złączy śrubowych do PCB lub masz jakiekolwiek pytania dotyczące naszych produktów, skontaktuj się z nami w celu zamówienia i dalszych dyskusji. Zależy nam na dostarczaniu Państwu najlepszych produktów i usług.
Referencje
- „Podręcznik złączy elektrycznych” autorstwa Johna J. Carra
- Normy i specyfikacje dostarczone przez odpowiednie organizacje branżowe dotyczące złączy PCB.
- Dokumentacja techniczna producenta złączy śrubowych do PCB.
