Czy złącza śrubowe PCB wymagają uziemienia?

Czy złącza śrubowe PCB wymagają uziemienia? To pytanie zadawano mi wiele razy jako dostawca złączy śrubowych do PCB. Jestem tu dzisiaj, aby zgłębić ten temat i porozmawiać o tajnikach dotyczących konieczności uziemienia tych złączy.

Na początek przyjrzyjmy się szybko, czym są złącza śrubowe PCB. Zasadniczo są to komponenty używane do wykonywania połączeń elektrycznych na płytkach obwodów drukowanych (PCB). Można ich używać do podłączania przewodów i innych części elektrycznych do płytki drukowanej. Są one znane z łatwości instalacji i niezawodności. Mechanizm śrubowy umożliwia dokręcenie połączenia, zapewniając płynny przepływ prądu elektrycznego bez luźnych połączeń, które mogłyby powodować problemy.

A teraz najważniejsze pytanie: uziemienie. Uziemienie w instalacjach elektrycznych jest jak wyposażenie elektryczności w zawór bezpieczeństwa. Zapewnia ścieżkę przepływu prądu elektrycznego do ziemi w przypadku awarii, takiej jak zwarcie. To nie tylko chroni sprzęt przed uszkodzeniem, ale także zmniejsza ryzyko porażenia prądem elektrycznym osób pracujących w pobliżu sprzętu.

W przypadku złączy śrubowych do płytek drukowanych to, czy potrzebne jest uziemienie, zależy od kilku czynników.

1. Charakter układu elektrycznego

Jeśli masz do czynienia z systemem niskiego napięcia i małej mocy, uziemienie może nie być absolutną koniecznością we wszystkich przypadkach. Na przykład w prostym projekcie hobbystycznym wykorzystującym mały obwód zasilany baterią ryzyko porażenia prądem elektrycznym jest minimalne, a wielkość prądu jest tak niska, że ​​zwarcie może nie spowodować znaczących uszkodzeń. Zatem w takiej sytuacji można obejść się bez uziemiania złączy śrubowych PCB.

Jeśli jednak pracujesz w systemie wysokiego napięcia, takim jak jednostka dystrybucji zasilania lub przemysłowy system sterowania, uziemienie jest koniecznością. Systemy wysokiego napięcia niosą ze sobą znacznie większe ryzyko. Zwarcie w tych systemach może spowodować poważne uszkodzenie sprzętu, wywołać pożar, a nawet spowodować zagrożenie życia. W takich przypadkach uziemienie złączy śrubowych PCB pomaga bezpiecznie skierować nadmierny prąd do ziemi, zapobiegając potencjalnym katastrofom.

2. Środowisko

Środowisko, w którym używana jest płytka PCB, również odgrywa rolę. W czystym, suchym i dobrze chronionym środowisku ryzyko usterek elektrycznych jest stosunkowo niskie. Na przykład płytka drukowana wewnątrz szczelnej obudowy w biurze jest mniej podatna na problemy wymagające uziemienia. Jednakże w trudnych warunkach, takich jak hala produkcyjna, w której występuje wysoki poziom kurzu, wilgoci lub zakłóceń elektromagnetycznych (EMI), uziemienie staje się ważniejsze.

Wilgoć może powodować zwarcia, a na złączach może gromadzić się kurz, wpływając na ich działanie. Zakłócenia elektromagnetyczne mogą zakłócać normalne działanie sygnałów elektrycznych w obwodzie. Uziemienie złączy śrubowych PCB może pomóc złagodzić te skutki. Może działać jako osłona przed zakłóceniami elektromagnetycznymi, zapewniając punkt odniesienia dla sygnałów elektrycznych, a także może pomóc w zapobieganiu gromadzeniu się elektryczności statycznej, która mogłaby potencjalnie uszkodzić komponenty.

3. Integralność sygnału

W niektórych szybkich lub wrażliwych obwodach elektronicznych uziemienie ma kluczowe znaczenie dla utrzymania integralności sygnału. Uziemienie złączy śrubowych PCB może pomóc w zmniejszeniu szumów i zakłóceń w sygnałach elektrycznych. Na przykład w obwodzie transmisji danych wszelkie zakłócenia mogą spowodować uszkodzenie przesyłanych danych. Dzięki odpowiedniemu połączeniu z masą złącza mogą zapewnić czystość i dokładność sygnałów, co jest niezbędne do prawidłowego funkcjonowania systemu.

Porozmawiajmy teraz o niektórych produktach, które oferuję. Mamy duży wybórlistwa zaciskowa śrubowa do PCB. Te listwy zaciskowe zostały zaprojektowane tak, aby były trwałe i łatwe w użyciu. Występują w różnych rozmiarach i konfiguracjach, aby sprostać potrzebom różnych zastosowań. Niezależnie od tego, czy pracujesz nad małym projektem, czy nad aplikacją przemysłową na dużą skalę, nasze listwy zaciskowe śrubowe do płytek drukowanych mogą zapewnić niezawodne połączenie.

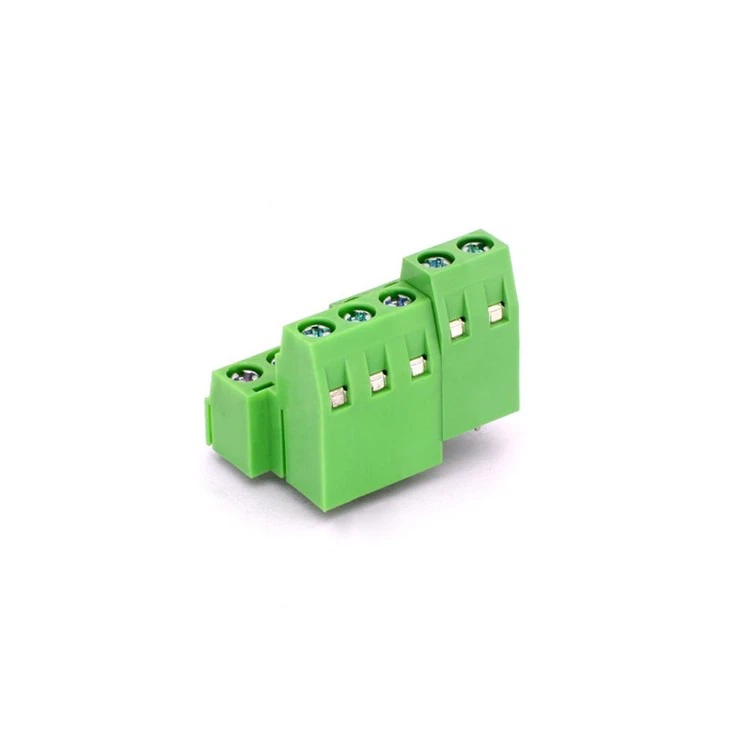

Kolejnym popularnym produktem jest naszElektryczny blok zacisków śrubowych PCB. Te listwy zaciskowe są specjalnie zaprojektowane do zastosowań elektrycznych, gdzie wymagane jest bezpieczne i mocne połączenie. Są wykonane z wysokiej jakości materiałów, aby zapewnić długoterminową wydajność i wytrzymują trudy różnych środowisk.

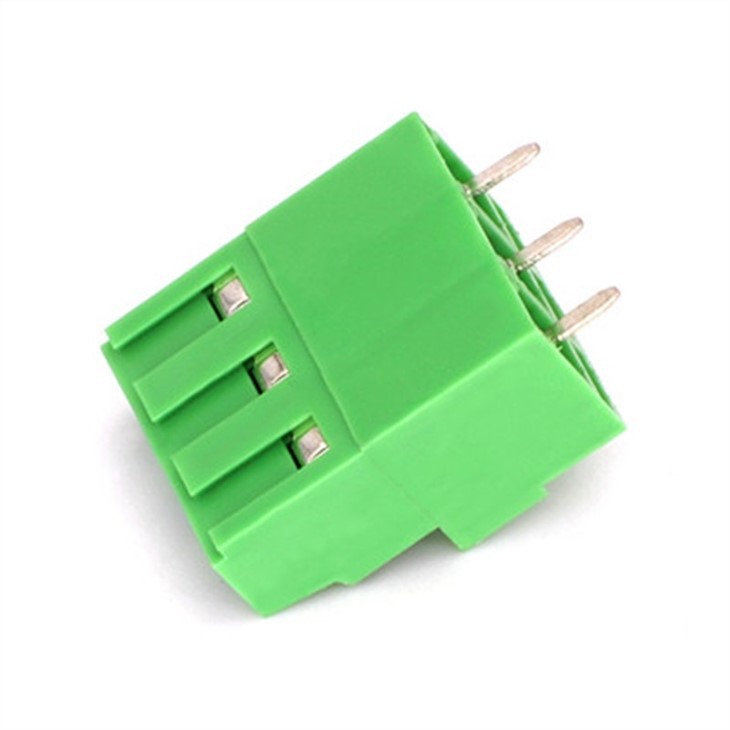

Posiadamy równieżBLOK ŚRUBOWY DO PCB 5,08 MM. Jest to rozmiar powszechnie używany w wielu zastosowaniach PCB. Zapewnia dobrą równowagę pomiędzy przestrzenią a możliwością obsługi rozsądnej ilości prądu. Rozstaw 5,08 mm umożliwia wygodne użycie standardowych przewodów i innych komponentów.

Podsumowując, chociaż uziemienie nie zawsze jest obowiązkowe w przypadku złączy śrubowych PCB, w wielu przypadkach jest ono wysoce zalecane. Jeśli nadal nie masz pewności, czy Twoje zastosowanie wymaga uziemienia, zawsze dobrze jest skonsultować się z inżynierem elektrykiem. Mogą ocenić Twoją konkretną sytuację i udzielić Ci profesjonalnej porady.

Jeśli szukasz wysokiej jakości złączy śrubowych do PCB, chętnie z Tobą porozmawiam. Niezależnie od tego, czy masz pytania dotyczące uziemienia, wyboru produktu czy czegokolwiek innego, jestem tu, aby Ci pomóc. Nie wahaj się skontaktować, aby omówić swoje potrzeby w zakresie zakupów i znaleźć najlepsze rozwiązania dla Twoich projektów.

Referencje:

• Podręczniki elektrotechniki dotyczące ochrony obwodów i uziemienia.
• Normy branżowe i wytyczne dotyczące bezpieczeństwa elektrycznego w różnych zastosowaniach.
